Umbau des Faller Bausatzes 120174
unter Verwendung des Universalantriebs von Conrad

verwendete Bausätze und Teile:

- 2 x Faller: Beschrankter Bahnübergang 120 174

- 2 x Conrad: BST Steuerelektronik Universalantrieb Art.Nr.:240616

- 4 x Conrad: Universalantrieb Mechanik Art.Nr.:240617

- 4 x Conrad: Top-Line Standard Servo ES-30JR Art.Nr.: 240824

Es fehlt noch ein Timer um die unterschiedlichen Schließ- und Öffnungszeiten zu realisieren.

bisheriger Umbau:

- der von Faller vorgesehene Antrieb mittels Schnur und Synchronmotor im Bahnwärterhäuschen fällt weg
- das Bahnwärterhäuschen entfällt, da Aufstellung neben Stellwerk am Bahnhof
- Verbreiterung der Fahrbahnen, Umbau von ein- auf doppelschlägige Vollschranke mit vier Schrankenbäumen
- Einbau und Anpassung der Universalantriebe (Unterflurmontage)
- elektrische Verbindung zur Steuerelektronik erstellen und Justage der Servoeinstellungen

weiter geplant:

- Vorbereiten für das Faller Car System
- Einbau einer Lichtsignalanlage
- Einbau einer Schrankenglocke (elektronisch)
- Einbau in die Modulanlage
- Bedarfssteuerung durch Zugauslösung

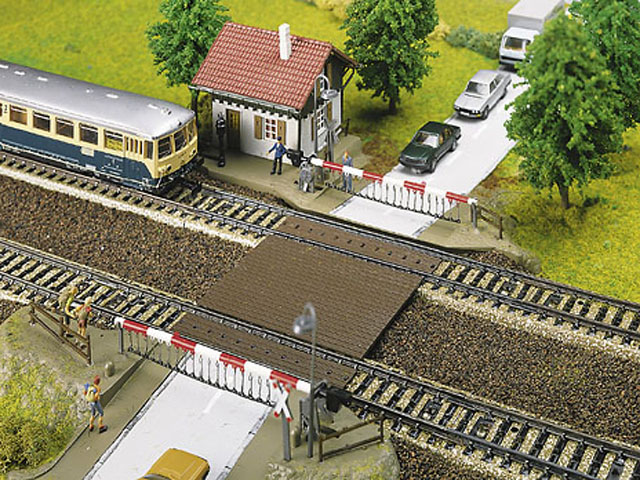

Der Grundbausatz wird zweimal benötigt. (Katalogbild Faller).

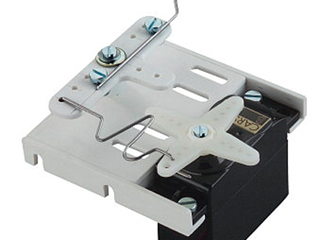

Die Universalantrieb-Mechanik mit den Standard Servos wird viermal verbaut,

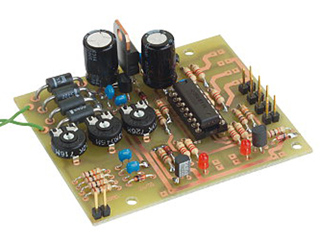

und zweimal wird die Steuerelektronik benötigt (Katalogbilder conrad.de ).

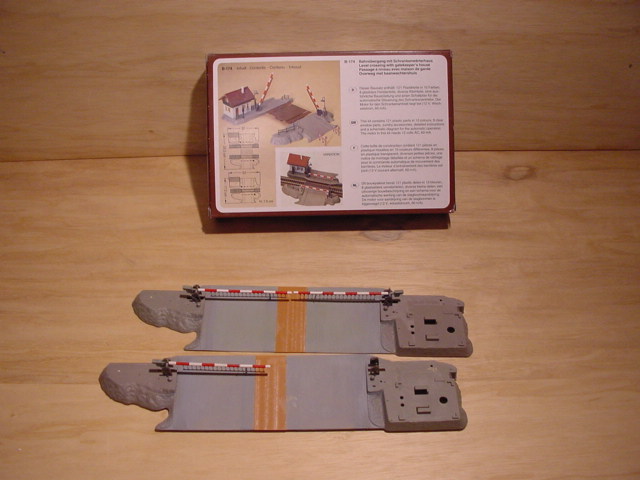

Der verbreiterte, jetzt doppelschlägige Bahnübergang

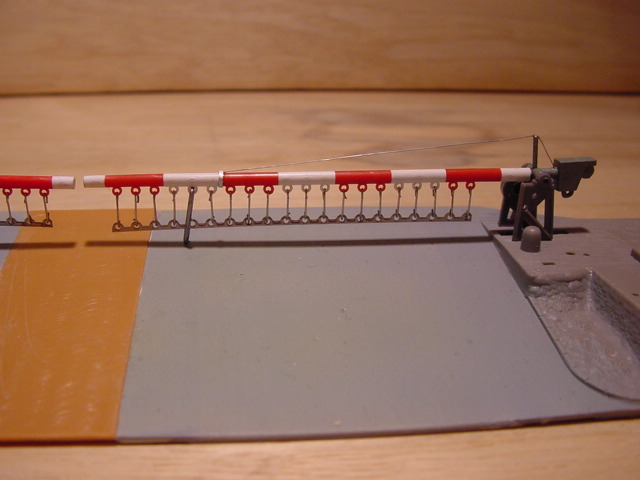

Detailansicht des überarbeiteten Schrankenbaums

So sieht der angepasste und eingebaute Antrieb aus

...funktioniert auch, deshalb hier als Video...

Antrieb
in Vorbereitung

Fortsetzung folgt...
