Umbau des R+H Bausatzes
GTLF 8x8 Simba der Flughafenfeuerwehr Frankfurt
Maßstab 1:87 (H0)

bisheriger Umbau:

- Einbau von 6 blauen SMD-LEDs als Blaulichter
- 4 weiße SMD-LEDs als Fahrlicht
- 1 weiße SMD-LED als Fahrerkabinenbeleuchtung
- 4 rote SMD-LEDs als Rück- und Bremslichter
- 12 gelbe SMD-LEDs als Blinker (Seitenblinker mittels Lichtleiter)
- Anschluß der LEDs an den Funktionsbaustein MB1 mit Microprozessor von modellbau-buers

weiter geplant:

- Einbau eines Microprozessors mit Martinhorn
- Neukonstruktion des Fahrgestells aus Messing mit 4 Pendelachsen
- Einbau eines Fahrmotors mit Getriebe, beide Hinterachsen angetrieben
- doppelt gelenkte Vorderachse von www.mikroantriebe.de, Ansteuerung mit pico-Servo
- Einbau eines 40 MHz-4-Kanal-Empfängers von www.mikroantriebe.de
- kugelgelagerte Alufelgen mit Silikonreifen

So gekaufter Bausatz der Firma R+H

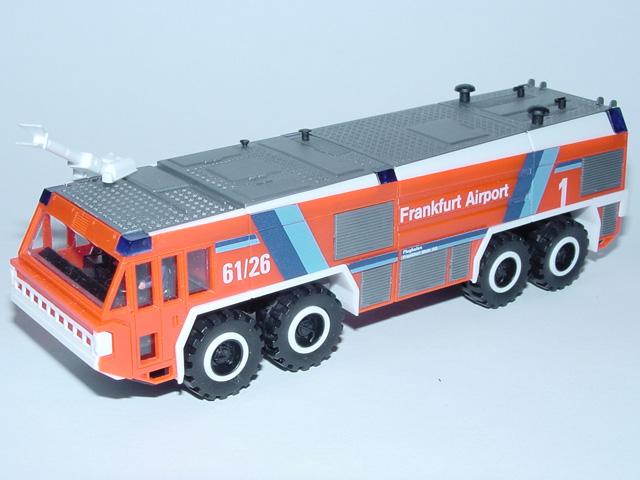

So sieht das Ergebnis des Bausatzes aus

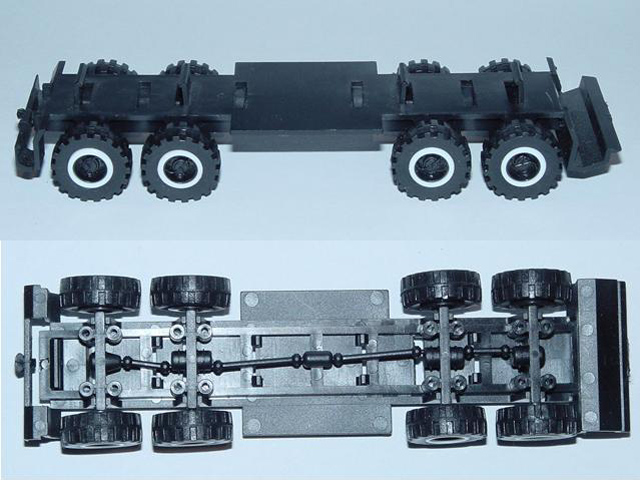

absolut unbrauchbares Fahrgestell mit 4 starren Achsen

Zuerst die Lichter und die Elektronik:

In die Blaulichter eingesetzte SMD-LEDs (0805 blau, mit angelöteten Kupferlackdrähten),

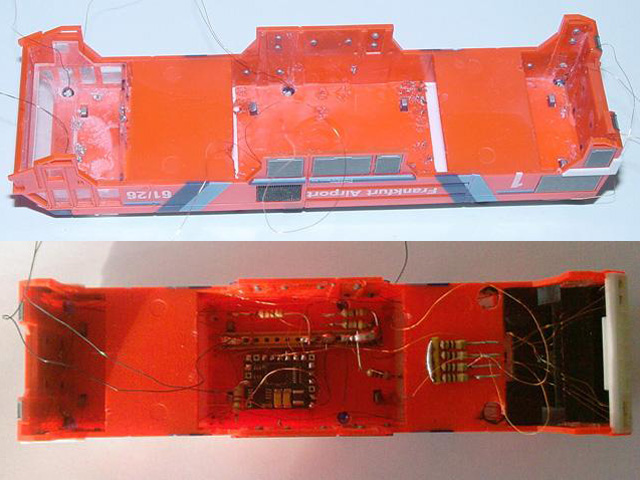

Microprozessor eingebaut, alle LEDs angeschlossen

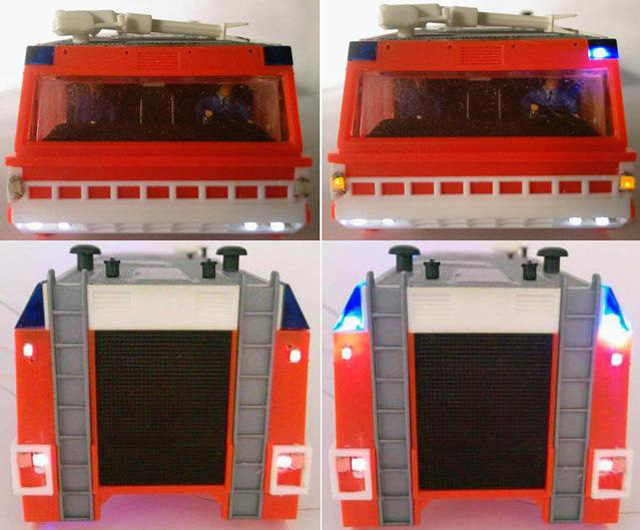

Test: ...funktioniert vorne und hinten...

...kann man sich so nur schlecht vorstellen, oder? ...dann hier als Video...

Blaulicht Simba
Lichter vorne
Lichter hinten

So, die Beleuchtung ist soweit fertig, jetzt geht's zurück zum Fahrgestell:

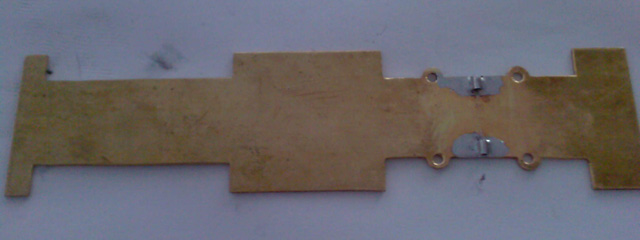

Grundplatte aus Messing, vorbereitet für den Einbau der Achsen und des Antriebs

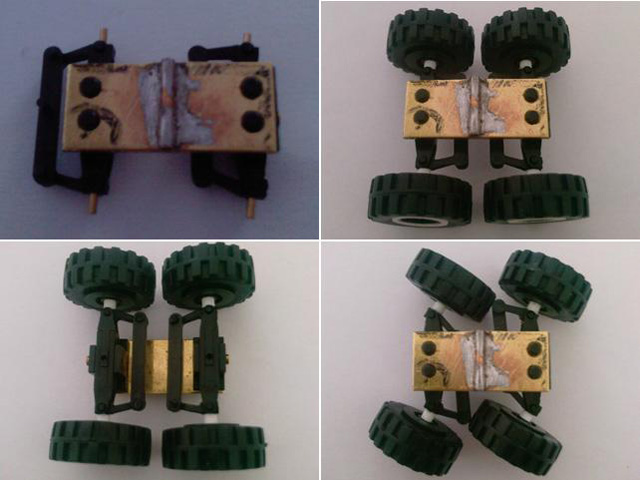

Zwei Pendelachsen von www.mikroantriebe.de montiert auf eine Messingplatte, die ebenfalls pendelnd befestigt wird.
Die Räder sind provisorisch montiert und werden später durch kugelgelagerte Silikonreifen ersetzt.

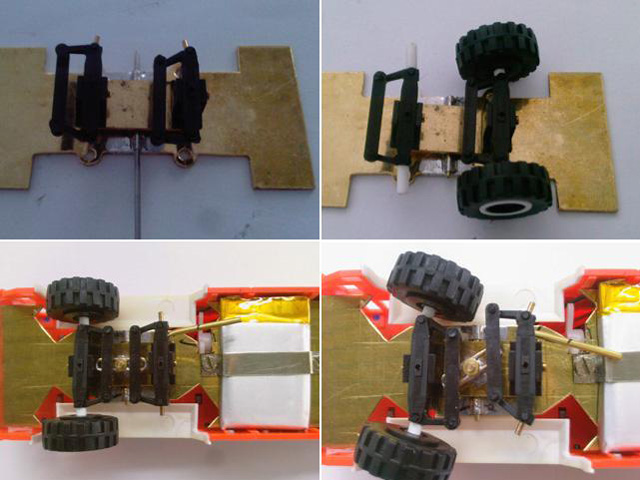

eingebaut, mit der drehbaren Mittelverbindung zur Ansteuerung des Doppellenkers, der Akku ist auch schon drin.
Unter dem Akku ist das Servo verbaut, es fehlt noch die Verbindung von Servo und Achse.
Die Grundplatte wurde für das Pendeln der Achsen weiter ausgespart.

Fortsetzung folgt...
